| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-660X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |

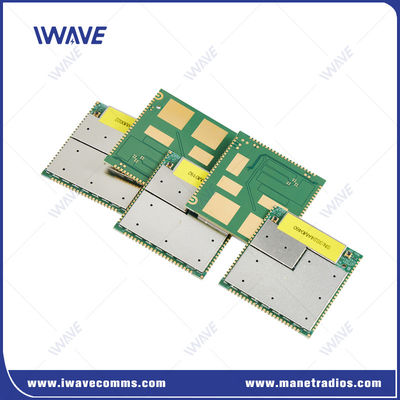

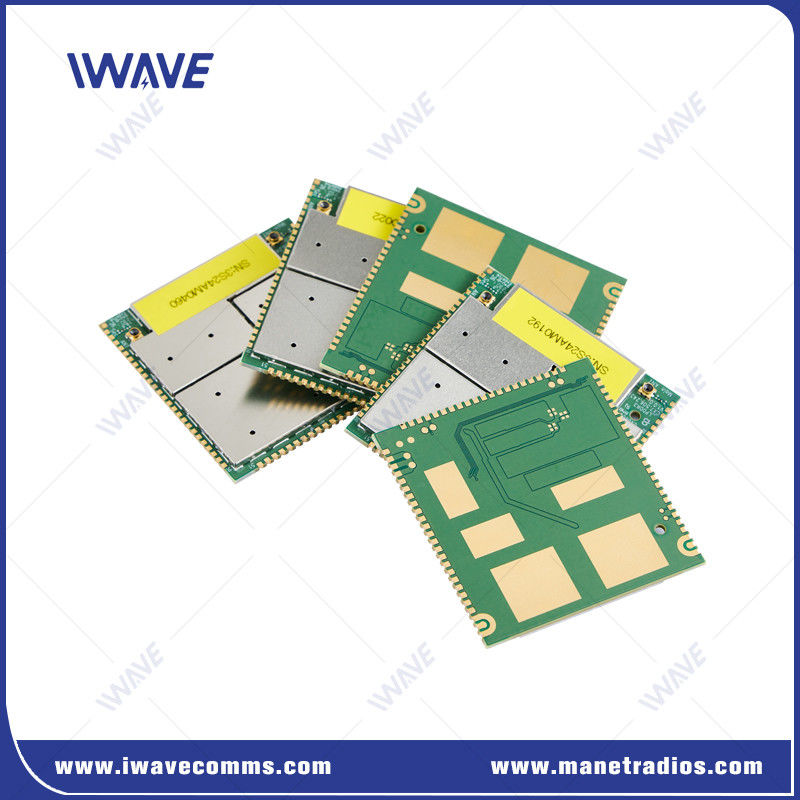

Module de télémétrie radio longue portée avec spectre de diffusion à saut de fréquence
Introduction au projet
Le FDM-660X est un appareil IP PtMP compact de 200 MW, optimisé pour les communications à longue portée et les missions aériennes à haut débit de données.configurations de puissance plus élevées telles qu'un modèle 10W avec PA peut atteindre 100-150 km de liaison sans fil.
Ce système tire parti de l'architecture FPGA, prend en charge la fonctionnalité multi-forme d'onde, le fonctionnement ultra-large bande et le saut de fréquence à grande vitesse dans une topologie d'étoile.Il est capable de gérer à la fois la transmission de données et de vidéo dans diverses configurations, y compris les configurations point à point, point à multipoint et multipoint à multipoint.
Les avantages deModule de télémétrie(FDM-660X):
Transmission NLOS longue:Capable de communiquer de manière stable sur des distances allant de 500 m à 3 km dans des conditions de non-ligne de vision (NLOS) entre les systèmes au sol.
Appui aux déplacements à grande vitesse:Le FDM-660X maintient une liaison de communication stable même à des vitesses allant jusqu'à 300 km/h, ce qui le rend idéal pour les plates-formes à grande vitesse.
Produit à haut débit:Réalise des vitesses de liaison ascendante et descendante comprises entre 80 Mbps et 100 Mbps simultanément, assurant des taux de transfert de données élevés pour des applications exigeantes.
Autodéterminé:L'appareil ajuste automatiquement sa puissance de transmission et de réception en fonction des conditions du canal en temps réel, optimisant ainsi la consommation d'énergie et réduisant les interférences sur l'ensemble du réseau.
Spécification du module de télémétrie
| Transmission | Dispositif d'acquisition d'images du module maître de commande pour l'acquisition et le codage des données | La caméra |
| Le module de commande principal envoie les données codées à FD-610X via l'interface USB ou HSIC | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Le FD-610X envoie les données d'image codées à l'extrémité réceptrice par l'interface aérienne. | ||
| Recevoir | L'extrémité réceptrice du FD-610X reçoit les données d'image codées et les transmet ensuite de manière transparente au module de commande principal. | |
| Le FD-610X envoie des données au module de commande principal via une interface USB ou HSIC. | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Après réception des données par le module de commande principal, il décode et affiche l'image. | ||
| Taille du PCB | 43.40*45.00*3.00 mm | |
| RF | Fréquence | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806 à 826 MHz | ||
| Puissance RF | 25 dBm | |
| Sensitivité (accès) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dB |
Accès |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Accès | |
| 800 MHz ((8160 canaux) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Accès | |
| Interface | UAR | 1 |
| Les États membres | 1 | |
| HSIC | USB 2.0 haut débit | |
| États-Unis | USB 2.0 haut débit | |
| Le secteur privé | 1 | |
| Résultats de l'enquête | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Questions fréquentes
1Combien d'ampères le module tire-t-il?
La consommation d'énergie est d'environ 4 W.
Le courant est égal à la consommation d'énergie divisée par la tension d'alimentation
4 / 12 = 0,33A, si vous êtes sur une alimentation de 12 volts.
2J'ai besoin du module de transmission de données vidéo sans fil à une portée de 150 km, quelle gamme de fréquences est meilleure?
Il y a deux versions sur la gamme de fréquences.
La gamme de fréquences de la 1ère version est de 1420 MHz à 1530 MHz, avec une largeur de fréquence de 110 MHz pour le FHSS.
La gamme de fréquences de la 2e version est de 806 MHz à 826 MHz ou 1420 MHz ~ 1530 MHz, avec une largeur de fréquence de seulement 20 MHz ou 40 MHz pour le FHSS.
Notre ingénieur vous a recommandé de choisir la 1ère version, car elle peut fournir des points plus fréquents à choisir lorsque le signal est faible ou interféré.
|
|
