| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-61MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Modèle:FD-61MN

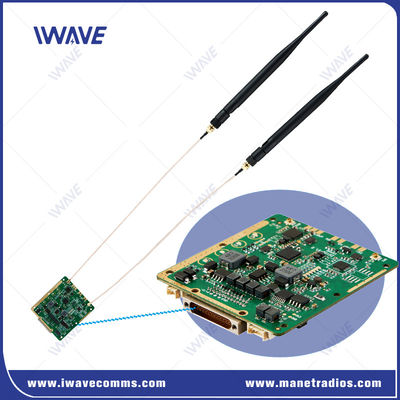

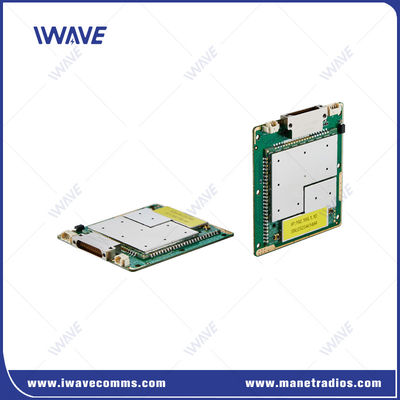

FD-61MN IP sans fil MESH Ethernet et liaison de données en série TTL en double complet
Introduction au projet
LeLe FD-61MNIl s'agit d'un module de transmission de données miniature très polyvalent, idéal pour les systèmes de véhicules sans pilote, offrant une communication sans fil stable et à longue portée avec des fonctionnalités anti-entrave robustes.Sa capacité à former et réparer des réseaux de maillage de manière autonome le rend parfait pour des environnements dynamiques comme des essaims de drones ou des flottes de robots..
Principales caractéristiques:
Le FD-61MN est un produit de transmission sans fil conçu par IWAVE basé sur un chipset SOC mature, qui est une radio IP MESH offrant des données TCPIP/UDP en duplex complet et une communication de données TTL de contrôle.
Le FD-61MN est conçu sur la base de la norme de communication sans fil TD-LTE.
Fournir une liaison de communication sans fil de vidéo HD, de données et de données de contrôle en série basées sur IP
Technologie de saut automatique de fréquence (FHSS) et modulation adaptative pour l'anti-interférence.
Construit un réseau de maillage auto-formant et auto-réparateur qui s'adapte continuellement, ce qui permet aux nœuds de se joindre ou de se séparer à tout moment,avec une architecture décentralisée unique qui assure la continuité même si un ou plusieurs nœuds sont perdus.
Applications:
Anti-entraînement
Utilise le saut de fréquence, la modulation adaptative, la puissance de transmission RF adaptative et le routage MANET pour assurer la connectivité dans des conditions défavorables.
Trois ports Ethernet
Connectivité polyvalente: Prend en charge la connexion à divers dispositifs de données, y compris les caméras, les PC embarqués et les capteurs.
Interface d'aéronautique rechargeable de haut niveau
Connecteurs J30JZ: nécessite un espace d'installation minimal.Légère et fiable: assure une communication stable et fiable avec un bon blindage électromagnétique et une résistance aux chocs.Connexions personnalisables: épingles et prises configurables pour répondre à diverses exigences de connexion et de communication.
Spécification
| Généraux | ||
| Technologie | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du taux du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 km ((air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 32 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Des produits de la catégorie 1 | |||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Autoguérison | Autodétermination, auto-organisation, auto-configuration, auto-maintenance | |||||
| Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | ||||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Interfaces | ||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | Port de série 3x | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |
| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
Vidéo
|
|
